Ich bin ja ein großer Fan von Remake-Boards.
Nach dem XL-Remake im Original-Design (ohne Upgrades) von Marek und dem XE-Remake von Santos würde ich gerne ein weiteres Board anschaffen:

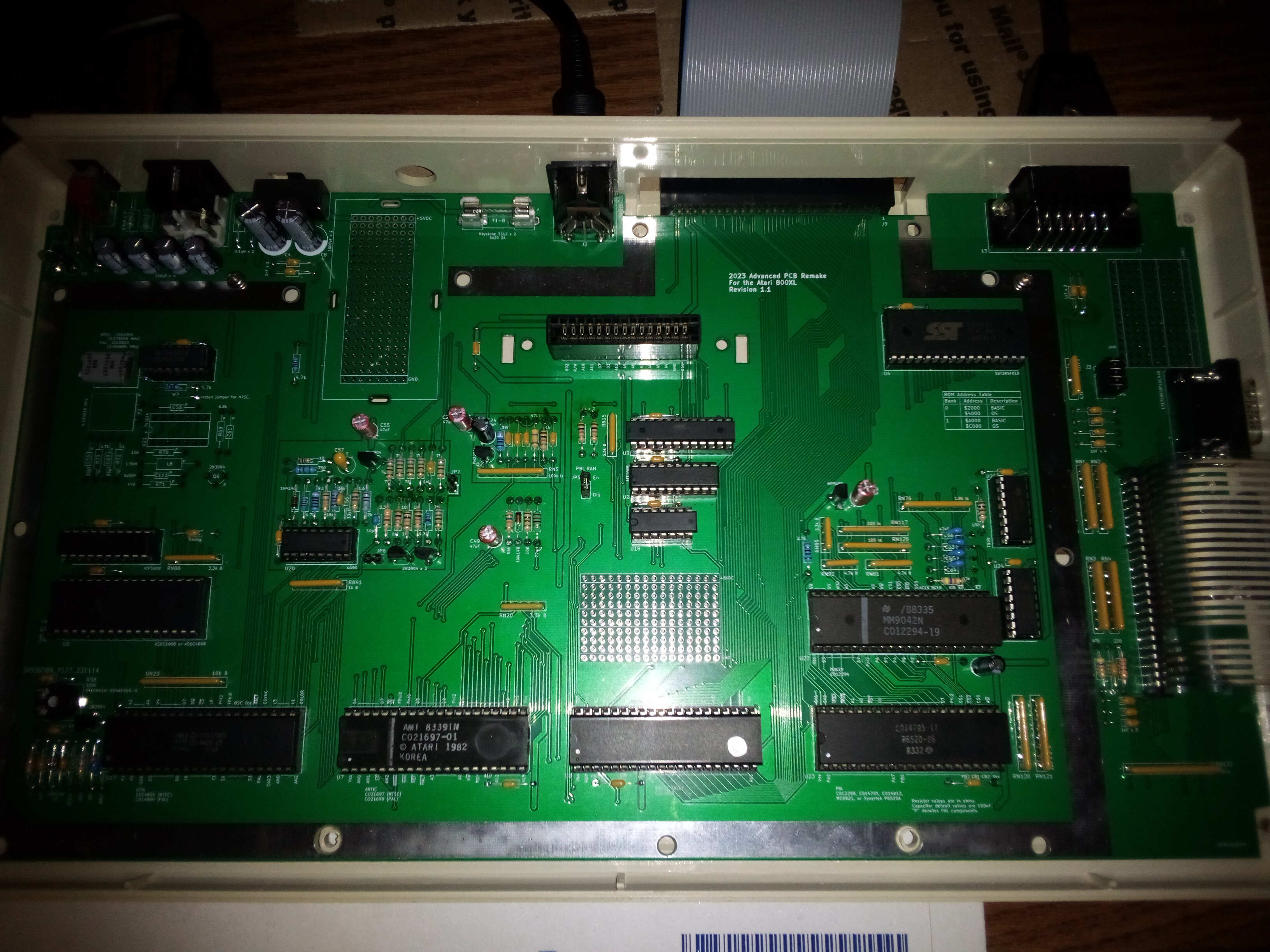

2023 Advanced PCB Remake For the 800XL -- Revision 1.1 (By reifsnyderb)
https://forums.atariage.com/topic/357302-2023-advanced-pcb-remake-for-the-800xl-revision-11/
Hier mal die wichtigsten Features:
Chroma Videoausgang an Pin 5
+5VDC an den PBI-Pins 47 und 48
Isolierte Audio- und Video-Masseebenen
Die Anzahl der Komponenten wurde reduziert
Einsatz von SRAM anstatt DRAM
Mehrere Speicheroptionen, darunter nur 64k, 128k XE und 320k RAMBO
Betriebssystem- und BASIC-ROMs (2 BASIC/OS Bänke wählbar)
Separate Anschluss-Pins für die Konsolentasten
Breadboard Bereiche für den Aufbau eigener Upgrades
Das Board hat die Originalmaße und verzichtet auf SMD Bauteile, kann also von Hobby-Lötern gut bestückt werden.
Ausführliche Beschreibung in diesem Dokument:
Leider übersteigt die Bestellung einer Einzelplatine aus den USA meine Schmerzgrenze:
49 $ + Porto (schätze mal mind. 30$) + Einfuhrumsatzsteuer + Zollgebühren = ca. 100 Euro (OHNE BAUTEILE !!! - NUR PCB)
Aus dem Grund suche ich wieder Mitstreiter für eine Mögliche Sammelbestellung.
Wer hätte Interesse und wo liegt Euere Schmerzgrenze.
Falls wir 5 Board zusammen bekommen würde ich "reifsnyderb" fragen was wir da Preislich machen könnten.
Ich würde ihm dann vorschlagen, dass er von uns das Geld bekommt und er die Platinen dann direkt von JLCPCB zu mir schicken lässt. Dann spart man Porto und die Zollabwicklung wird komplett vom Platinen-Hersteller übernommen. Die reine Fertigung kostet dann ca. 25-30 Euro pro Stück. Je nachdem was reifsnyderb dann noch als Aufschlag für seine Arbeit verlangt kämen wir vielleich (so meine Hoffnung) auf deutlich unter 50 Euro.
Das ist wie immer erst einmal eine völlig unverbindliche Anfrage um zu sehen ob es Bedarf gibt.
Wenn mindestens 3-4 weitere Interessenten starte ich eine Anfrage bei reifsnyderb, dann schreibe ich hier das Ergebnis der Preisanfrage und dann können wir uns entscheiden.
Hallo
Ich würde eins nehmen, wenn wir preislich bei
Ca. 50€ landen.
Gruss Mark
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
... einer noch und ich starte die Anfrage!
Hi,
dann starte mal die Anfrage !!
Ich finde es nicht cool, aber wert unterstützt zu werden. Vielleicht werde ich das Board am Ende wieder los...
Ich bin dabei.
dl7ukk
Fragt doch mal bei Dirk und Carsten nach...
Evtl. wäre das ja was für den Shop....
Die anderen Remakes gabs ja früher auch schon mal im ABBUC-Shop...
Gtx.,
andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
So, die Anfrage ist raus.
Bin mal gespannt was dabei herauskommt.
Ich gebe dann Bescheid.
andymanone schrieb:
Fragt doch mal bei Dirk und Carsten nach...
Evtl. wäre das ja was für den Shop....
Da die Reaktion auf meine Anfrage jetzt nicht so groß ist, denke ich nicht dass eine größere Anschaffung für den ABBUC Shop lohnt.
Sollten sich doch noch mehr Interessenten finden kann man ja immer noch anfragen.
Da die Stückzahlen bei JLCPCB immer in 5er Schritten steigt, ist die Anzahl für eine erste Bestellung mal erreicht:
2 Stück Olix
1 Stück dl7ukk
1 Stück Mark
1 Stück mega-hz
= 5 Stück
@ andY: Ich habe mal für mich zwei eingeplant, falls ich ganz spontan für gute Freunde mit großem Atari-Warenlager wieder ein Exemplar bestücken soll 😉
Olix schrieb:
@ andY: Ich habe mal für mich zwei eingeplant, falls ich ganz spontan für gute Freunde mit großem Atari-Warenlager wieder ein Exemplar bestücken soll 😉
Hi Olix,
ahh, alles klar 😁.
Ja, ich war ja auch am Überlegen, aber Danke, dass Du mir die Entscheidung somit abgenommen 😎.
Also ich bin dabei 😉 😎!
Gtx.,
andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
Hello
Würd auch eins nehmen wen noch nicht zu spät 😉
Cossi schrieb:
Hello
Würd auch eins nehmen wen noch nicht zu spät 😉
@ Cossi: Die erste 5er Runde wäre momentan voll. Jetzt warten wir mal die Antwort von "reifsnyderb" ab. Und dann schauen wir mal. Falls sich noch zwei oder drei weitere Interessenten finden würde ich auch einer Bestellung über 10 Boards in die Wege leiten.
Aber das ist ja jetzt auch erst eine Anfrage und unverbindliche Interessensbekundung. Verbindlich wird es erst, wenn ich einen Preis nennen kann. Falls dann einer der Mitbesteller von oben abspringen möchte und du noch nachrücken möchtest, bist du vorgemerkt.
Cossi schrieb:
Hello
Würd auch eins nehmen wen noch nicht zu spät 😉
Ahh, na ich würde für Cossi mein Board auch abgeben.
Ich hab eh schon (zuuuu-)viele ATARI-Sachen hier 🙄 und er kann es sicher noch besser gebrauchen als ich 🙂.
Gtx.,
andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
Brian hat mir schnell geantwortet. Er will erst prüfen, wie hoch die Kosten sind und macht mir dann ein Angebot. Die Idee mit dem Direktversand vom Platinenhersteller nach Deutschland, ohne den Umweg über die USA hat er mal nicht abgelehnt:
Hello,
I'd like to check with pricing on JLCPCB prior to sending you a quote. What address should I have them shipped to?
Best Regards,
Brian
...
Ich habe sehr gute Nachrichten.
Soeben hat mir Brian "reifsnyderb" geschrieben.
Er macht das so wie ich es vorgeschlagen haben.
Nochmal zur Erinnerung: Eine einzelbestellung aus den USA würde kosten: 49$ PCB + ca. 30$ Porto + 19% Einfuhrumsatzsteuer = 102,35 $ + DHL Zollgebühr
Also umgerechnet ca. 100 Euro !!!
Jetzt kommt unser Preis:
Umgerechnet in Euro kommen wir auf ca. 40 Euro. Dazu kommt noch das Porto von mir zu Euch.
Wir bleiben also auf jeden Fall unter den von mir angepeilten 50 Euro.
Jetzt bräuchte ich aber bitte noch eine Verbindliche Zusage. Diese bitte per PM an mich.
Auf meiner Liste stehen momentan:
1 Stück olix (Ich)
1 Stück dl7ukk
1 Stück Mark
1 Stück mega-hz
1 Stück cossi
Wie geht es weiter?
Also sobald die Bestellung raus ist, geht es ca. 2 Wochen bis die Platinen bei mir sein sollten.
Ich werde die Zeit nutzen und für uns hier einige Informationen zusammentragen.
Vor allem werde ich eine Bauteilliste mit den Bestellquellen erstellen.
Ich habe schon jetzt gesehen, dass es ein paar Teile gibt, die wir nur bei mouser oder digi-key bekommen.
Da dort der Versand erst ab 50€ Bestellwert umsonst ist würde ich für diese Teile auch eine Sammelbestellung übernehmen, falls gewünscht.
Das hat dann ja aber noch etwas Zeit. Sinvollerweise würde ich die Teile aber natürlich gleich mit der Platine an Euch senden um Porto zu sparen.
Einige Bauteile müssen noch programmiert werden: ATF16V8 und ATF22V10
Das sollte sich aber sicher auch organisieren lassen, für jene die keine Programmier-Möglichkeit haben.
Ich halte Euch hier auf dem laufenden ...
Moin,
ich nehme auch ein Stück - nur nackte Platine.
VG Jürgen
Mein PN Eingang ist hier abgeschaltet. Kontaktaufnahme bitte per EMail (siehe Avatar ;) )
tfhh schrieb:
ich nehme auch ein Stück - nur nackte Platine.
VG Jürgen
@ Jürgen:
... das tut mir jetzt echt leid. Die Bestellung war auf 5 Platinen beschränkt.
Zwei Möglichkeiten:
1. Warten ob sich noch Interessenten finden (wenigstens noch zwei - den Rest würde ich nehmen) , dann starte ich eine weitere Bestellrunde
2. dl7ukk per PM fragen - der wollte die Platine nicht "unbedingt" haben und hat sich angemeldet um das Projekt zu unterstützen.
Geht auch ohne PN
Jürgen Du bist dabei !
Du hast schon so oft geholfen!
dl7ukk
dl7ukk schrieb:
Jürgen Du bist dabei !
Du hast schon so oft geholfen!
Vielen Dank, dass Du deine Bestellung an Jürgen abtritts.
Ich wäre selbst recht unglücklich gewesen, wenn Jürgen keines abbekommen hätte, denn natürlich hat er auch mir schon einige male weitergeholfen 😉
F*ck, warum krieg ich sowas nie mit.
Da hab ich extra mal angeklickt, daß ich bei jedem neu erstellten Thema eine eMail krieg und dann kommt nix 😞
Hoffentlich sind die Lötaugen diesmal innen und außen größer. Das blaue Remake sah zwar ultra-cool aus, aber das Löten war schon bei nem Widerstand Präzisionsarbeit....
Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.
Ich würde auch eine nehmen... schaffen wir noch eine 5er Runde ?
Erhard schrieb:
Hoffentlich sind die Lötaugen diesmal innen und außen größer. Das blaue Remake sah zwar ultra-cool aus, aber das Löten war schon bei nem Widerstand Präzisionsarbeit....
... leider ist das diesmal ja kein offenes Projekt. Dai ich keinen Zugriff auf die Gerber-Files habe und die Platinen nicht selber bestellen kann, kann ich auch vorab wenig über die Platine und die Größe der Löcher sagen.
Warten wir es einfach mal ab.
Wenn das Ergebnis gut ist und ich über die fertige Platine berichten kann, wäre ich auch bereit noch eine zweite Bestellung zu organisieren. Vielleicht gibt es ja dann noch Interessenten.
Ich habe bisher auch noch nicht Antwort von allen, ob sie bei ihrer Vorbestellung bleiben:
@Cossi und Jürgen: Für Euch wurden Platinen frei. Aber bitte gebt mir Bescheid ob ihr jetzt verbindlich dabei bleibt.
Sonst würde ich eine der Platinen an Erhard überlassen.
Also momentan sieht es so aus:
Feste Zusagen:
- Olix
- Mark
- mega-hz
Nachrücker (Zusage fehlt noch):
- Cossi
- tf-hh
Ihren Platz geräumt haben:
- dl7ukk
- andymanone
Noch Interesse hätte:
- Erhard
... und eben noch reingekommen
- CharlieChaplin
- Ich selbst würde evt. auch noch ein zweites Board nehmen.
CharlieChaplin schrieb:
Ich würde auch eine nehmen... schaffen wir noch eine 5er Runde ?
... ich denke das bekommen wir hin.
Aber lasst uns erst mal abwarten, bis die ersten Platinen da sind und ob alles gut klappt.
Wenn alles OK ist, starten wir eine zweite Runde ...
Olix schrieb:
@Cossi und Jürgen: Für Euch wurden Platinen frei. Aber bitte gebt mir Bescheid ob ihr jetzt verbindlich dabei bleibt.
Jupp. Bin dabei. Nehme auch eine 2. Platine für eine evtl. weitere Bestellung.
VG Jürgen
Mein PN Eingang ist hier abgeschaltet. Kontaktaufnahme bitte per EMail (siehe Avatar ;) )
Also, wenn es eine zweite Runde gibt, dann bin ich auch mit einer Platine dabei.
Super! Dann sind wir genug für die zweite Runde 😁
Wenn das für alle in Ordnung ist, würde ich aber trotzdem gerne warten bis die erste Bestellung eingetroffen ist und mit den Platinen alles OK ist.
Dann kümmere ich mich gerne wieder um alles ....
Ich würde auch gern ein Board im 2. Batch nehmen.
Wenn dann andymanone noch ein paar Teile für mich hat wäre mein Glück perfekt.
Gruß Max
Atari4Fan schrieb:
Wenn dann andymanone noch ein paar Teile für mich hat wäre mein Glück perfekt.
Gruß Max
Kriegen wir hin 😉.
Gtx.,
andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

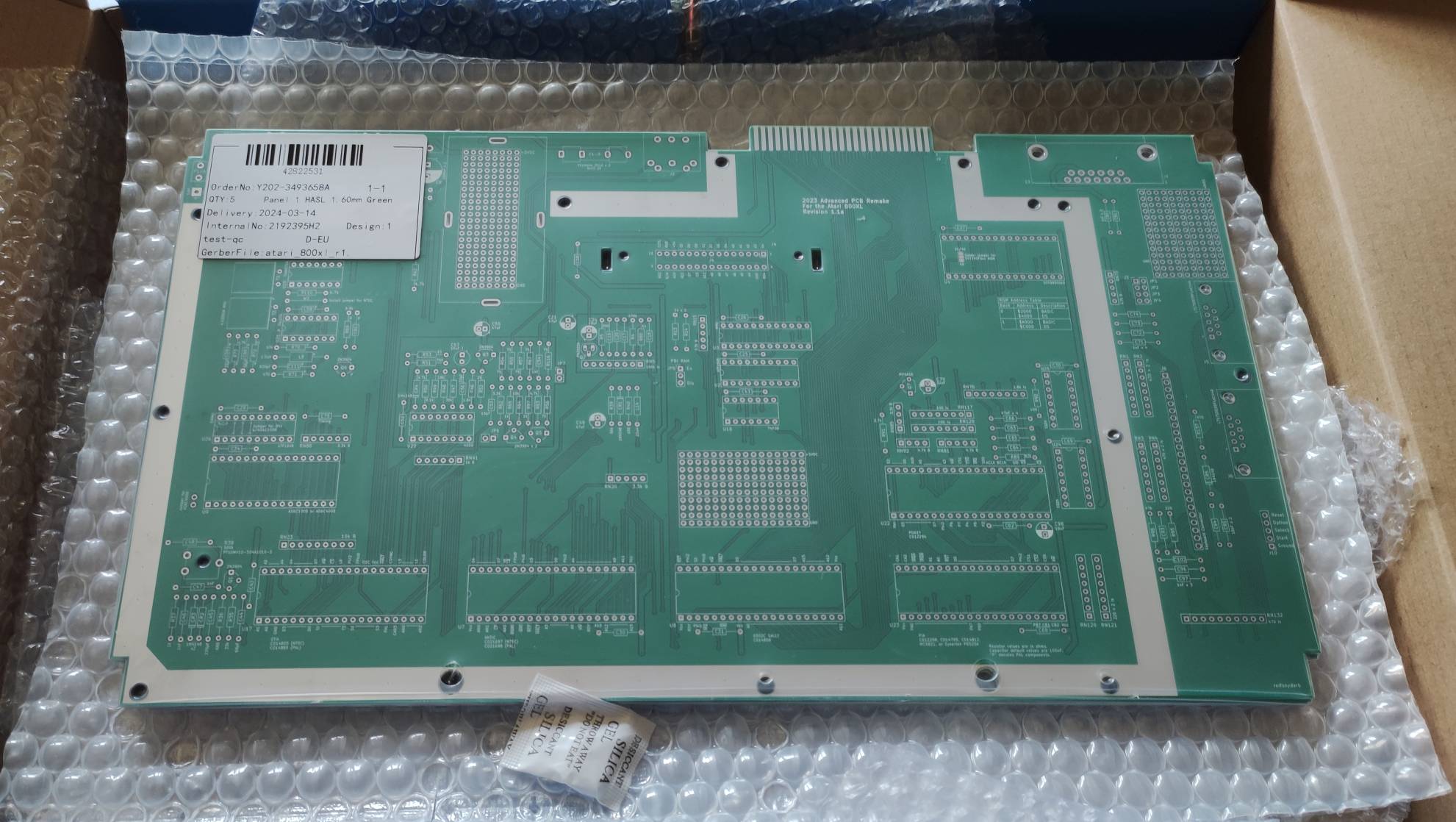

Habe gestern die Nachricht bekommen, dass unsere Platinen die Fabrik verlassen haben und jetzt die Reise aus China nach Deutschland antreten.
Hi Olix,
auf jeden Fall danke für die Orga!
CU, Erhard
Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.
... mach ich doch gerne.
Leider kann ich weder tolle Hardware entwickeln noch besonders gut programmieren. Aber auf dem Weg kann ich auch meinen Beitrag an die ABBUC Community beisteuern.
Übrigens sind unsere ersten PCBs bereits in Leipzig gelandet. 😀
cool!
Gibt es schon eine Paypal Adresse für das moneytäre?
Oder per PN?
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
mega-hz schrieb:
cool!
Gibt es schon eine Paypal Adresse für das moneytäre?
Oder per PN?
Da ich Vertrauen in unsere ABBUC Mitglieder habe und es noch nie Probleme gab, rechnen wir wie immer erst ab, wenn die Platinen da sind und ich die exakte Endsumme auseechnen kann.
... erste Einkaufsliste (BOM)
Für alle, die es gar nicht abwarten wollen, habe ich mal eine erste Vorabliste mit allen Bauteilen erstellt.
Ich habe sie noch nicht gegengeprüft, da ich ja selbst auch noch kein Board habe. Also bitt selbst nochmal kontrollieren.
Grün = mouser .de
Orange = reichelt.de
Rot = von einem Spender Atari XL oder im Internet suchen ....
Ah ja: Einige Komponenten sind Optional und andere ersetzen ein anderes Bauteil (also entweder oder) - Ich habe das in der Liste NICHT berücksichtigt. Die Liste enthält alle Teile für alle Varianten.
Generell lohnt es sich eine Bestellung bei mouser.de aufzugeben. Da man vermutlich über 50 Euro kommen wird (habs noch nicht ausgerechnet) geht das Portofrei. Kommt zwar aus den USA, ist aber völlig easy:
Ab 50 Euro Portofrei - Auslieferung über deusche Niederlassung, daher keine zusätzlichen Zoll Gebühren oder Steuer. Geht normal recht schnell 2-3 Tage.
Bei Reichelt gibt es viel und manches etwas billiger, aber es gibt eben nicht alles. Vor allem sind alle Kondensatoren (außer den Elkos) in liegender (axialer) Ausführung und die gibt es bei Reichelt gar nicht. Der Einbau statt dessen mit radialen Kondensatoren ist unschön und fummelig. Rate ich von ab.
Dafür sind bei Reichelt die IC-Sockel deutlich billiger. Die würde ich nicht bei mouser kaufen.
Und ein letzter Tip: Den Powerschalter gibt es zwar bei Mouser, hat aber mit über 10 Euro einen Wucherpreis. Die Schalter gibt es beim Chinesen für unter 2 Euro.
Wer es abwarten kann, oder selten Bauteile bestellt und keinen Vorrat an Ersatzteilen hat, kann sich natürlich an mich dran hängen. Ich werde mit Sicherheit eine Bestellung bei mouser und reichelt absetzen.
Da kann ich dann gerne mitbestellen. Dann kommen wir vielleicht sogar beim ein oder anderen Teil in eine bessere Preisstaffel. Und wenn ich das zusammen mit dem Board an Euch schicke, entstehen auch keine zusätzlichen Portokosten.

Zu den Bauteilen:

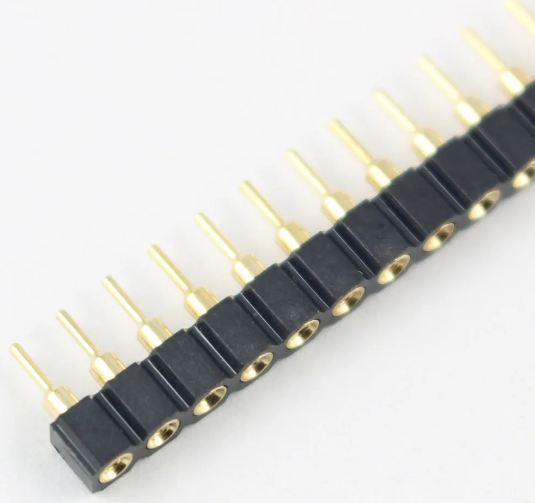

DIL40 IC-Präzisionssockel kann ich liefern!
Habe davon mehr als genug davon!
Würde 7 Stück pro PCB x 10Platinen also 70 Stück dem ABBUC spenden und zuschicken!
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
mega-hz schrieb:
DIL40 IC-Präzisionssockel kann ich liefern!
Würde 7 Stück pro PCB x 10Platinen also 70 Stück dem ABBUC spenden und zuschicken!
Klasse, das ist sehr großzügig.
Wenn es für dich OK ist, dann schicke mir doch einfach ein paar von den Sockeln zu (ich denke aber 40 reichen / 5 pro Board und nicht alle werden welche brauchen) und ich lege dann jedem Board einen Satz der Sockel bei.
Ich muss ja die Leiterplatten eh verschicken.
.... mit etwas Glück kommen die PCBs schon heute:

Ich bereite gerade meine (erste) Bestellung bei Mouser vor.
Wer auch von Mouser etwas braucht: Bitte rasch eine Liste per PM was ich alles mitbestellen soll.
Vor allem folgende Komponenten bekommt man nicht bei Reichelt:
Alle axialen Kondensatoren (10 pF bis 100 nF)
Zener-Diode (bin ich mir nicht sicher)
Transistor MPSA55
Teile der Widerstands-Arrays: 3.3K SIP4 Bus. und 4.7K SIP4 Bus.
Cartridge Connector 2x15
SST39SF010 (ROM)
74AHCT14
ATF16V8 (sind bei Mouser billiger)
ATF22V10 (sind bei Mouser billiger)
Also bitte genaue Liste.
In Einzelfällen bin ich auch bereit ein oder zwei komplette Bauteil-Bausätze zusammen zu stellen. Da würde ich aber eine kleine Aufwandsentschädigung von 5 Euro anrechnen. (Also alles außer den rot gekennzeichneten Teilen in meiner BOM1.XLS weiter oben). Allerdings kommt man, wenn man eh alles braucht auch über die 50 Euro Mindestbestellwert bei Mouser 😉
Schreibt mir aber bitte schnell, denn ich möchte gerne noch diese Woche bestellen. Entweder genaue Liste der einzelnen Teile oder "Komplettbausatz"
Oliver
Noch eine kleine ERgänzung zur roten Liste, also Teile die man so ohne weiteres nicht mehr bekommt und auf einen Spender-Gerät zum Ausschlachten angewiesen ist.
Für folgende Teile kann man mit etwas Glück Ersatz finden:
Powerschalter: Wer nicht bereit ist 11 Euro bei mouser zu bezahlen wird bei Aliexpress fündig: Sucht nach RLS-202-A4-00 (Achtung den richtigen auswählen, gibt es 1 und 2 Reihig)
z.B. https://de.aliexpress.com/item/1005002714879488.html (Geduld mitbringen für den Versand)
Power-Buchse: https://restore-store.de/bauelemente/162-din-buchse-7-polig-10mm-printausfuehrung.html (Die letzten di ich dort bestellt hatte waren sehr schwergängig, passen aber)
Alternative: Bei EBay: https://www.ebay.de/itm/255666869038 - kann da aber nicht verifizieren ob das Pin-Layout passt.
SIO-Buchse: Bie Sikor-Soft in Polen anfragen. Da habe ich meine letzten bestellt: http://sikorsoft.waw.pl/en/orders/
Die stehen zwar nicht auf der Homepage, aber einfach per Mail anfragen. (Die letzten die ich hatte waren leider einen Ticken zu hoch, da musste ich mein Gehäuse 1mm ausfeilen)
25-Polige Keyboard Buchsen.
Habe ich momentan leider keine Quelle mehr. Die letzten di ich bei Conrad und Völkner bestellt habe gibt es nicht mehr (auch nicht mit abgewinkelten Füsschen zum geradebiegen) 😢
Die Custom-Chips sowie das 3.546894 MHz Quarz muss man sich aber auf jeden Fall irgendwie besorgen. Besonders beim Pokey wird es leider teuer ...

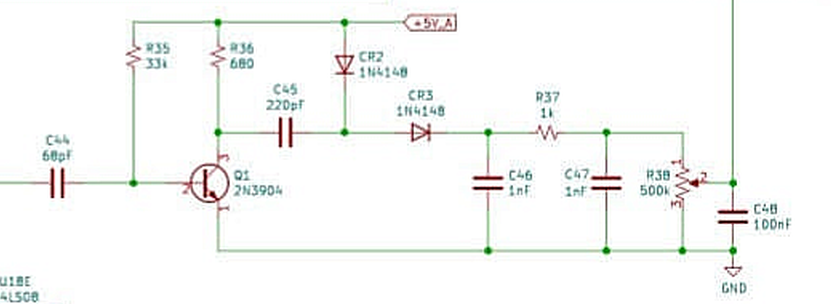

Da der kleine Schalter für die Kanal-Wahl auf den PAL-Platinen eigentlich nie verbaut ist, habe ich da keine Daten um nach einem Ersatz zu suchen. Der wird ja auf diesem Board für die Wahl der OS/BASIC Bank genutzt. Hat da jemand Daten oder eine Quelle?
Bauteile-Kosten:
Ich habe mal ausgerechnet, was alle Teile kosten würden, wenn man sie bei Mouser bestellt:
ca. 63 Euro. (Ich glaube da kommt aber noch MwST, dazu) also dann rund 75 Euro
In der angehängten Tabelle kann man auch die Preise mit Reichelt vergleichen, sofern es das Bauteil gibt.
(Den sau teuren Power-Schalter habe ich raus gelassen, Sockel sind einfache mit Federkontakten)

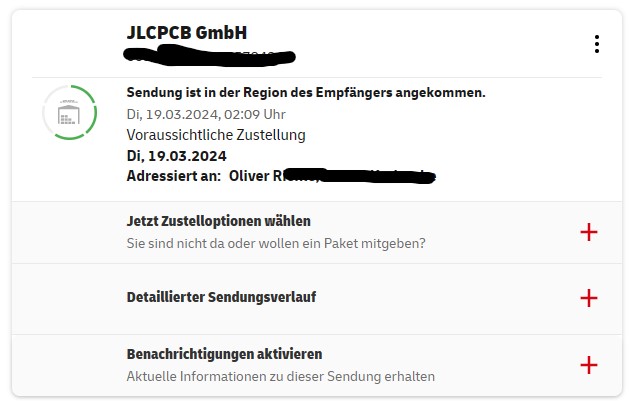

Wenn der Postmann zwei mal klingelt:

Die vier Glücklichen aus der ersten Runde (mega-hz, tfhh, cossi und mark) sollten mal in ihr Postfach schauen....
Schick 😀
100 Euro bei eBay fürn pokey ersatz is schon ne Hausnummer 😮
Olix schrieb:
mega-hz schrieb:
DIL40 IC-Präzisionssockel kann ich liefern!
Würde 7 Stück pro PCB x 10Platinen also 70 Stück dem ABBUC spenden und zuschicken!
Klasse, das ist sehr großzügig.
Wenn es für dich OK ist, dann schicke mir doch einfach ein paar von den Sockeln zu (ich denke aber 40 reichen / 5 pro Board und nicht alle werden welche brauchen) und ich lege dann jedem Board einen Satz der Sockel bei.
Ich muss ja die Leiterplatten eh verschicken.
Ich kann nur davon abraten, die ICs direkt einzulöten!
Lieber ein paar Euro für gute Sockel bezahlen als sich später damit rumquälen zu müssen falls mal ein IC kaputt geht!!!
Ich habe auch 7 Stück pro Board geschrieben, da man für das SRAM und das FLASH einen 40poligen Sockel per Seitenschneider
kürzen könnte und sich somit die 28/32poligen Sockel sparen kann.
Ich brauche noch eine Adresse wo die Sockel hingeschickt werden sollen!
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
Olix schrieb:
Die Custom-Chips sowie das 3.546894 MHz Quarz muss man sich aber auf jeden Fall irgendwie besorgen. Besonders beim Pokey wird es leider teuer ...
Siehe anderen Thread "QUARZE herstellen lassen" !
https://abbuc.de/forum/viewtopic.php?f=3&t=2701
Wenn noch etwas Money beim ABBUC über ist, könnte man die 2/3 gängigen Atari Quarze dort herstellen lassen
und im Shop anbieten! So teuer sind die nicht.
Gibt es denn eine Quelle für die Kunstoff-9pol Sub-D Buchsen? (Joystickports)
Falls ja, kannst Du mir 4 Stück sowie eine SIO Buchse mit bestellen?
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
.
Hallo Wolfram
mega-hz schrieb:
Gibt es denn eine Quelle für die Kunstoff-9pol Sub-D Buchsen? (Joystickports)
Gibt es, zB. https://atarirepairparts.com. Habe mit dem Anbieter KEINE Erfahrung.
Tschüß
Mathy
Schreibe nicht der Absicht zu, was man mit Dummheit oder Ignoranz erklären kann.
Auf diesem Board sind nicht die normalen Atari Joystick Buchsen verbaut. Die werden leider nicht passen. Dafür aber welche aus Metall, die es für 50 Cent das Stück bei Reichelt gibt. Bestellnummer steht in meiner BOM.
@Wolfram Soll ich dir welche mitbestellen?
mega-hz schrieb:
Ich kann nur davon abraten, die ICs direkt einzulöten!
Lieber ein paar Euro für gute Sockel bezahlen als sich später damit rumquälen zu müssen falls mal ein IC kaputt geht!!!
Ich habe auch 7 Stück pro Board geschrieben, da man für das SRAM und das FLASH einen 40poligen Sockel per Seitenschneider
kürzen könnte und sich somit die 28/32poligen Sockel sparen kann.
Ich brauche noch eine Adresse wo die Sockel hingeschickt werden sollen!
Achtung, für den 28er Sockel bitte keinen 40er Sockel absägen. Das hilft nix, denn der 28er ist ein schmaler IC Sockel. 😂
Olix schrieb:
Achtung, für den 28er Sockel bitte keinen 40er Sockel absägen. Das hilft nix, denn der 28er ist ein schmaler IC Sockel. 😂
Musst' halt zweimal sägen. 🤓
... eigentlich 3 mal sägen, denn um den Sockel schmaler zu machen muss man etwas rausnehmen und das erfordert zwei Schnitte und dann wieder zusammenkleben.
.... ich glaube, ich kaufe mi dann aber doch einfach den schmalen Sockel 😁
Olix schrieb:
... eigentlich 3 mal sägen, denn um den Sockel schmaler zu machen muss man etwas rausnehmen und das erfordert zwei Schnitte und dann wieder zusammenkleben.
Dem echten Hacker ist das zu aufwendig. Er dreht die Streben einfach nach außen. 💡
Olix schrieb:
mega-hz schrieb:
Ich kann nur davon abraten, die ICs direkt einzulöten!
Lieber ein paar Euro für gute Sockel bezahlen als sich später damit rumquälen zu müssen falls mal ein IC kaputt geht!!!
Ich habe auch 7 Stück pro Board geschrieben, da man für das SRAM und das FLASH einen 40poligen Sockel per Seitenschneider
kürzen könnte und sich somit die 28/32poligen Sockel sparen kann.
Ich brauche noch eine Adresse wo die Sockel hingeschickt werden sollen!
Achtung, für den 28er Sockel bitte keinen 40er Sockel absägen. Das hilft nix, denn der 28er ist ein schmaler IC Sockel. 😂
Ähmm.. die beiden 28er Sockel die ich meinte sind ja 32polige.
Ich meinte NICHT den 24er für das MMU-GAL !
@Olix: wenn "normale" Sub-D Buchsen da verbaut werden, brauche ich keine!
Von denen habe ich noch etliche aus der MultiJoy Zeit.
Bekommst DU dann die 40poligen Sockel?
Falls ja, schick mir nochmal Deine Adresse!
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
mega-hz schrieb:
@Olix: wenn "normale" Sub-D Buchsen da verbaut werden, brauche ich keine!
Von denen habe ich noch etliche aus der MultiJoy Zeit.
Bekommst DU dann die 40poligen Sockel?
Falls ja, schick mir nochmal Deine Adresse!

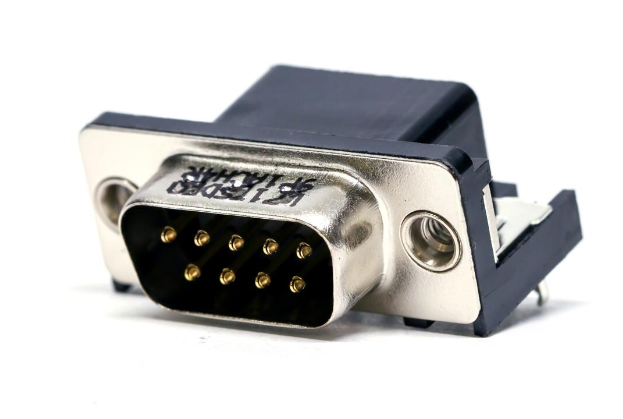

Also laut der Doku von Brian sind das diese hier:
https://www.mouser.de/ProductDetail/Amphenol-Commercial-Products/L717SDE09P1ACH4R?qs=wLKqLMNa9uKByn9rsB2KIw%3D%3D

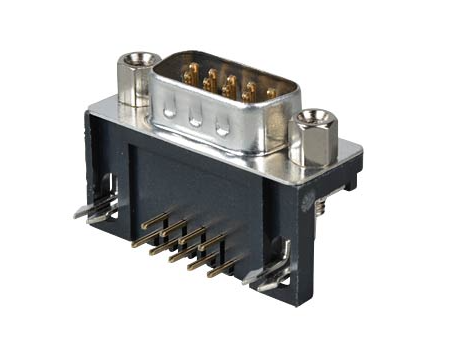

Ich vermute aber die von Reichelt gehen auch:
https://www.reichelt.de/d-sub-stecker-9-polig-gewinkelt-rm-9-4-d-sub-st-09eu-p6986.html?search=D-SUB+ST+09EU

Die kosten nur 1/3 als die von Mouser.
Muss man halt nur die 6-Kant Muttern rausschrauben.
Ich schreib dir noch ne PM wegen der Adresse. Aber ich denke 40 von den Sockeln reichen. Ich lege dann je 7 Stück als Spende von Dir jedem Board bei.
Vielen Dank!
Wenn man die Mutter rausschraubt, fällt leider die Kappe ab
Statt Muttern kann man Schrauben reindrehen (zöllig!)
Sieht nicht so schön aus, geht aber
„Wir sind im Auftrag des Herrn unterwegs!“ („Joliet“ Jake & Elwood Blues)
oder nieten, oder kleben.
(welche Marke war noch Beetle's Atarikleber? 🙂 )
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
mega-hz schrieb:
Gibt es denn eine Quelle für die Kunstoff-9pol Sub-D Buchsen? (Joystickports)
Ich habe die bei den Kollegen vom C64 bestellt: https://restore-store.de/home/39-d-sub-9-polige-stiftleiste-90-kunststoff.html
Das eine oder andere Teil für den C64 paßt halt auch in den ATARI... 😁
Stimmt, die passen in die originalen Boards, aber nicht in dieses Design. Hier wird ein anderes Pin-Layout für die Joystick Ports versendet. (siehe vorherige Beiträge)
... beim restore-store gibt's auch die 7 polige Powebuchse!
Für alle, die mit dem Bestücken loslegen wollen, habe ich hier noch ein paar hilfreiche Dateien zusammengestellt.
Ich kann auch generell nur anraten, die kleine Doku von Brian durchzulesen, da einige Komponenten optional sind und die Bestückung sich Unterscheidet, je nachdem welcher Speicherausbau gewünscht wird (64K, 128K, 320K)
- Besser aufgelöstes Bild der Platinen-Oberseite

- Bereinigtes Bild der Oberfläche zum besseren finden der einzelnen Bauteile

-
Liste mit Tabellen zur Bestückung:
-
Widerstände nach Werten und nach Bezeichnung sortiert
- Kondensatoren nach Werten und nach Bezeichnung sortiert
- Restliche Bauteile nach Typ sortiert
4. Die Projektdokumentation von Brian Reifsnyder auf A4 und mit vergrößerten Schaltplänen

Ich habe mal bei Pawel von Sikorsoft angefragt wegen SIO-Buchsen für den PCB Einbau.
Er kann noch welche liefern. Bei Abnahme von fünf Stück:
4,50 Euro pro Buchse plus 7 Euro Porto.
Das macht dann, wenn man das Porto umlegt 6 Euro pro Buchse.
Ich bestelle mir 5 Stück und kann 4 davon zum obigen Preis abgeben.
Ich habe mir auch nochmal Powerschalter in China bestellt und kann davon 5 Stück abgeben (3,50 Euro pro Schalter)
Falls also jemand Interesse hat, Bescheid sagen.
Hi!
Ich könnte eine SIO-Buchse gut brauchen.
Grüße
Janko
Meine Projekte findest Du hier...
Ich möchte auch eine SIO Buchse und einen Power Schalter haben.
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
SIO Buchsen sind alle vergeben!
Bei Interesse frage ich noch eine zweite Bestellung an, wenn die Zweite PCB Sammelbestellung zu Stande kommt.
Die Zweite Sammelbestellungs-Runde habe ich übrigens in den Marktplatz ausgelagert, sonst wird mir das zu unübersichtlich:
https://abbuc.de/forum/viewtopic.php?p=21611#p21611
Ich versuche 10 PCBs zusammen zu bekommen und dadurch auch hoffentlich einen besseren Preis.
Auch möchte ich diesmal eine Bessere Beschichtung der Leiterbahnen mit ENIG statt HASL haben.
Olix schrieb:
Achtung, für den 28er Sockel bitte keinen 40er Sockel absägen. Das hilft nix, denn der 28er ist ein schmaler IC Sockel. 😂
Die 28 poligen Sockel sind in 300 mil (schmal, 7.62mm) als auch in 600mil (15.24mm) leicht zu bekommen, sowohl LowCost als auch Präzision. Schwieriger sind die 32 poligen Sockel in schmal (300 mil). Hier nehme ich dann immer zwei 16 polige Präzisionssockel nebeneinander, das passt perfekt. Hatte ich bei den 1088XEL etc. auch so gemacht.
Mein PN Eingang ist hier abgeschaltet. Kontaktaufnahme bitte per EMail (siehe Avatar ;) )
tfhh schrieb:
Olix schrieb:
Achtung, für den 28er Sockel bitte keinen 40er Sockel absägen. Das hilft nix, denn der 28er ist ein schmaler IC Sockel. 😂
Die 28 poligen Sockel sind in 300 mil (schmal, 7.62mm) als auch in 600mil (15.24mm) leicht zu bekommen, sowohl LowCost als auch Präzision. Schwieriger sind die 32 poligen Sockel in schmal (300 mil). Hier nehme ich dann immer zwei 16 polige Präzisionssockel nebeneinander, das passt perfekt. Hatte ich bei den 1088XEL etc. auch so gemacht.
... falls alle Stricke reißen gibt es ja auch noch einreihige Sockel-Streifen:

hat jemand "zufällig" ein paar von den Widerstands-Netzwerken zuviel bestellt und könnte mir und tfhh je einen Satz verkaufen?
Und vielleicht auch noch den Cartdridge Connector?
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
Leider nein.
Habe zwar gerade heute meine Mouser Bestellung erhalten, habe aber nur genau soviele Teile bestellt wie benötigt.
Da aber einige der Teile nur bei Mouser zu bekommen sind und sich nicht unbedingt in jedem Bastler-Sortiment finden lassen, gibt es aber bestimmt unter den 15 Leuten, die das Board bestellt haben die Möglichkeit mitzubestellen. Frag doch am besten nochmal in dem Bestell-Beitrag im Marktplazt an:
https://abbuc.de/forum/viewtopic.php?f=17&t=2740
Moin,
leider gerade erst gesehen...
Olix schrieb:
Also laut der Doku von Brian sind das diese hier:
https://www.mouser.de/ProductDetail/Amphenol-Commercial-Products/L717SDE09P1ACH4R?qs=wLKqLMNa9uKByn9rsB2KIw%3D%3D
Ich vermute aber die von Reichelt gehen auch:
https://www.reichelt.de/d-sub-stecker-9-polig-gewinkelt-rm-9-4-d-sub-st-09eu-p6986.html?search=D-SUB+ST+09EU
Nein, die dürften nicht passen. Es gibt imperiale und metrische Versionen der Einlöt - 90 Grad - SUB-D Stecker/Buchsen. Bei Reichelt werden die als "EU" und "US" Version gelistet. Brian hat die US Versionen verbaut, also müßte man diese hier nehmen: https://www.reichelt.de/d-sub-stecker-9-polig-gewinkelt-d-sub-st-09us-p6992.html?&trstct=pol_1&nbc=1
Grüße, Jürgen
Mein PN Eingang ist hier abgeschaltet. Kontaktaufnahme bitte per EMail (siehe Avatar ;) )
ich habe grade heute die 2 sub-d eingelötet.
Ich habe noch reichlich davon, passen super.
Wer möchte dem kann ich je 2 zuschicken!
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
tfhh schrieb:
Olix schrieb:
Also laut der Doku von Brian sind das diese hier:
https://www.mouser.de/ProductDetail/Amphenol-Commercial-Products/L717SDE09P1ACH4R?qs=wLKqLMNa9uKByn9rsB2KIw%3D%3D
Ich vermute aber die von Reichelt gehen auch:
https://www.reichelt.de/d-sub-stecker-9-polig-gewinkelt-rm-9-4-d-sub-st-09eu-p6986.html?search=D-SUB+ST+09EU
Nein, die dürften nicht passen. Es gibt imperiale und metrische Versionen der Einlöt - 90 Grad - SUB-D Stecker/Buchsen. Bei Reichelt werden die als "EU" und "US" Version gelistet. Brian hat die US Versionen verbaut, also müßte man diese hier nehmen: https://www.reichelt.de/d-sub-stecker-9-polig-gewinkelt-d-sub-st-09us-p6992.html?&trstct=pol_1&nbc=1
Doch, die passen auch. Habe es getestet. Ich habe auch die Datenblätter zwischen der EU und der US Version verglichen und finde den Unterschied nicht.
Trotzdem gibt es bei Reichelt eine bessere Alternative zum D-SUB ST 09EU:
W+P 107-09-1-1-0
https://www.reichelt.de/d-sub-stecker-9-polig-gewinkelt-w-p-107-09-1-1-0-p293990.html
Dieser hat keine Sechskantbolzen sondern das Gehäuse ist vernietet.
Habe ich auch getestet: Passt super
Also beide Varianten sind von mit getestet und passen, je nach Vorliebe ob mit oder ohne Bolzen.
Hallo Olix,
ich hätte auch Interesse, wenn noch mal eine 2. Runde zustande kommt. Habe es leider eben erst gelesen.
Gruß
kgo
Puh, mein Board ist fast fertig -und ich auch 🙂 -
Habe schon lange nicht mehr soviel konventionelle Bauteile verbaut!
Da lernt man es echt zu schätzen, wenn man fast nur noch SMD lötet!
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
Hi,
wie hast Du denn den ZIF-Sockel auf das Board bekommen?
In eine Präzisionsfassung passen die Pins von dem ZIF-Sockel ja nicht rein.
Hast Du da einen normalen Federkontaktsockel auf das Platine gelötet?
CU, Erhard
Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.
Nein, unter dem Nullkraftsockel sind Präzisions-Stiftleisten angelötet und der Hohlraum mit Heisskleber stabilisiert.
Das ganz Ding passt so in die Präzisionssockel.
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.
So, meiner ist nun auch fertig, einegschaltet... Huch??
Der läuft ja rückwärts !
noch mal alles checken....
Ahh, das eine Quarz war verpolt! 🙂
Nun läuft er auch vorwärts!
Ok, das Bild ist noch krisselig, aber der JP6 (Color) war noch gesteckt, muss bei nur-FBAS offen sein.
Top Bild !
Alles funktioniert auf Anhieb !
So muss das sein...
Was mir aufgefallen ist: Das Poti für die PAL GTIA Spannung muss bis Anschlag aufgedreht sein, ist das bei Euch auch so?
Am Poti (und somit am GTIA) liegen 7.47V an, sollte da nicht etwas mehr sein?
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
.
Hallo Wolfram
Ja sollte mehr sein. In einem der Artikel von Ben Poehland zum Thema SuperVideo ist das gut dokumentiert.
Tschüß
Mathy
Schreibe nicht der Absicht zu, was man mit Dummheit oder Ignoranz erklären kann.
@Mathy: Kannst du deb SVideo Artikel verlinken?
Hi,
mega-hz schrieb:
Ahh, das eine Quarz war verpolt!
das hättest Du vielleicht besser am 1. April geschrieben ... 🙂
CU, Erhard
Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.
mega-hz schrieb:
,
So, meiner ist nun auch fertig, einegschaltet... Huch??
Der läuft ja rückwärts !
noch mal alles checken....
Ahh, das eine Quarz war verpolt! 🙂
Nun läuft er auch vorwärts!
,
Sehr guter Hinweis,
ich werde das so in die Aufbauanleitung für das 600XL Remake-Board aufnehmen, nicht dass es dort den selben Fehler gibt.
Darf ich deine Mail-Adresse dort angeben, so dass sich die Leute direkt an dich wenden können, falls sie wissen wollen woran man am Quarzgehäuse die richtige Polung erkennt? 😂 😂 😂
.
mega-hz schrieb:
,
Was mir aufgefallen ist: Das Poti für die PAL GTIA Spannung muss bis Anschlag aufgedreht sein, ist das bei Euch auch so?
Am Poti (und somit am GTIA) liegen 7.47V an, sollte da nicht etwas mehr sein?
,
,
... wenn ich am Montag aus dem Urlaub zurück bin, messe ich das mal an meinem Board nach.
,
.
Hallo Oliver
Olix schrieb:
@Mathy: Kannst du deb SVideo Artikel verlinken?
UPS! Ich hatte mich zur Erinnerung eine PN geschickt. Die Mail die man dann normallerweise bekommt hätte mir daran erinnern müssen. Die hab' ich aber wohl nicht bekommen. Habe mir jetzt 'ne Mail nach hause geschickt. Wenn die nicht im Spamfilter meines Providers landet...
Es gab mehrere SuperVideo Artikel von Ben Poehland. Alle veröffentlicht in Atari Classics (ein Magazin auf Papier). Zum durchsuchen wo genau was steht sind die besser geeignet als Google.
Tschüß
Mathy
Schreibe nicht der Absicht zu, was man mit Dummheit oder Ignoranz erklären kann.
Aber gehört die 12V Erzeugung auch zu den Video-Umbauten?
Die wird doch mittels Kaskadenschaltung vom PHI1 Takt erzeugt, also garnicht irgendwo beim Video.
Beim originalen XL ist die Spannung ja höher, so daß das Poti nicht auf Anschlag stehen muss.
Ich möchte nur wissen ob das bei euren Remake-Boards auch nur 7.xV sind.
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
.
Hallo Oliver
der Artikel in dem Ben Poehland die Spannungswerte und die dazugehörigen Farben aufzählt und auch erzählt wo er die >5 Volt Spannung her kommt nennt sich: "Color and the Clock". Erscheinen in https://archive.org/details/Atari_Classics_v2n6_December_1993. Der Paragraf auf Seite 31 nennt sich auch "Color and the Clock".
Tschüß
Mathy
Schreibe nicht der Absicht zu, was man mit Dummheit oder Ignoranz erklären kann.
.
... diesen Artikel kannte ich noch nicht, aber ich finde ihn sehr interessant.
Jetzt habe ich auch endlich verstanden wie aus den 5V bis zu 8,5 Volt werden. Das habe ich mich schon immer gefragt.

Um den Ausgangswert dieser Schaltung etwas zu erhöhen, sollte es doch möglich sein die beiden 1N4148 CR2 und CR3 (die eine Vorwärtsspannung von ca. 0,75V haben) durch Shottky Dioden zu ersetzen, z.B. BAT48 (mit nur 0,25 V Vorwärts Spannung). Somit sollten sich doch fast 1V mehr Spannung am Ausgang der Schaltung gewinnen lassen oder hat der Einsatz von Shottky-Dioden noch andere negative Auswirkungen an dieser Stelle? Ich bin leider kein Elektronik-Experte, aber vielleicht kann ja einer der Hardware-Fraks wie TFHH oder Mega-Hz zu meiner Idee was sagen.
Möglicherweise könnte man auch den Widerstand R37 etwas verringern. Der sollte sich auch auf die Ausgangsspannung auswirken (Ich vermute aber auch auf die Glättung des Signals).
Hi,
die Antwort auf Deine Frage ist https://www.elektronik-kompendium.de/sites/slt/0604161.htm
Einpuls-Verdopplerschaltung D1 / Villard-Schaltung
Einpuls-Verdopplerschaltung oder Villard-Schaltung
Die Villard-Schaltung besteht aus einer Einweg-Gleichrichterschaltung (C1 und D1), der eine Diode und ein Kondensator (D2 und C2) nachgeschaltet ist.
Die Diode D1 dient der Gleichrichtung. Das bedeutet, während einer Halbwelle werden die Elektrolytkondensatoren C1 und C2 aufgeladen. Bei der nächsten Halbwelle addiert sich diese Spannung zur Ausgangsspannung. Damit der Kondensator C2 sich nicht wieder über den Kondensator C1 entlädt, ist die Diode D2 als Entladesperre in Sperrrichtung geschaltet.
Hinweis: Die eigentliche Villardschaltung besteht nur aus dem Elektrolytkondensator C1 und der Diode D1. Die nachgeschaltete Diode D2 und der Elektrolytkondenstor C2 stammen von Greinacher.
Formel zur Berechnung der Ausgangsgleichspannung
Formel
Formel zur Berechnung der Kondensatoren
Formel zur Berechnung der Größe der Kondensatoren bei einem bestimmten Laststrom
Die Kapazität C der Elektrolytkondensatoren muss in Abhängigkeit des Laststroms berechnet werden. Der Strom I und die Spannung U entsprechen den Scheitelwerten. n ist die Anzahl der Stufen (Diode-Diode-Kondensator-Kombination). Die Konstante 34 wird in Sekunden angegeben. Das Ergebnis hat die Einheit As/V (Amperesekunden pro Volt).
ABER - mit eigenen Worten erklären könnte ich Dir das ad hoc nicht !!
dl7ukk
PS: evtl. C45 erhöhen, aber ob da der Arbeitspunkt vom Transistor mitspielt ❓ ❓ ❓
das könnte sein daß im Original Shottky-Dioden verbaut sind, zumindest stimmen die sonstigen Werte der Schaltung überein.
Werd ich mal messen.
Trotzdem wäre es Interessant zu wissen ob es bei EUREN Remake-PCBs auch so ist, oder nur bei mir!
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
... Am Montag kann ich nachmessen!
Sehr gut, bitte auch andere noch, so kann man besser vergleichen.
Und teilt mir bitte mit, ob euer Poti auch auf Anschlag stehen muss!
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
Ich habe nun herausgefunden, warum die PAL Spannung zum GTIA zu niedrig war!
Die Schaltung und auch die Dioden sind völlig ok.
Als ich dann etwas rumgemessen habe, habe ich festgestellt, daß ALLE ICs nicht mit 5V sondern nur 4.2V laufen!
Das zieht sich bis zu den Spulen im Netzteil-Bereich hin!
Anscheinend habe ich wohl auch nur ganz schwache bekommen.
Hab sie einfach durch 4 Drahtbrücken auf der Unterseite überbrückt.
FTZ /FCC interessiert das heute ja nicht mehr.
Bild hat auch keine Störungen, also jetzt alles top.
die Drähte haben bestimmt 0.0000001pH und können 16A ab 🙂
Nun kann man die PAL Spannung bzw. die Farbe auch so einstellen wie beim Original.
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
Hi,
mega-hz schrieb:
FTZ /FCC interessiert das heute ja nicht mehr.
klär das lieber noch mal mit Deiner 1050 ab, die mag Störstrahlung nämlich gar nicht.
Wenn ich meine 1050 unter meinem Funai Monitor platziere und dann versuche, eine Disk zu formatieren wird das nix.
Sprich so ganz ist das Thema HF-Störung nicht vom Tisch.
CU, Erhard
Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.
Naja, in deinem Monitor ist ja auch etliches drin (Schaltnetzteil usw.) was größere Störungen verursacht.
Im 800XL hingegen ist ja gar kein Netzteil.
Die Spulen so wie auch die Spulen an den Joystickports und Kondensatoren an SIO usw. waren damals ja Pflicht für Atari
um die FCC / FTZ Prüfungen bestehen zu können.
Selbst das PBI Abschirmblech war ja nötig.
Meine Floppys stehen ca. 40cm neben dem 10" Grundig Röhren-TV, da stört nix.
Wenn ich mal vernünftige Spulen finde, tausche ich die kleinen auch aus.
Hab aber z.Z. nur welche, die von der Größe absolut nicht passen.
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
mega-hz schrieb:
Ich habe nun herausgefunden, warum die PAL Spannung zum GTIA zu niedrig war!
Die Schaltung und auch die Dioden sind völlig ok.
Als ich dann etwas rumgemessen habe, habe ich festgestellt, daß ALLE ICs nicht mit 5V sondern nur 4.2V laufen!
Das zieht sich bis zu den Spulen im Netzteil-Bereich hin!
Anscheinend habe ich wohl auch nur ganz schwache bekommen.
Hab sie einfach durch 4 Drahtbrücken auf der Unterseite überbrückt.
... entschuldige die späte Antwort, aber ich hatte das irgendwie vergessen.
Zu diesen Spulen gab es hier einen längeren Austausch. Grund war, dass in der ersten BOM diese zu knapp dimensioniert waren:
https://abbuc.de/forum/viewtopic.php?p=22814#p22814
Ich habe die Induktivitäten aus der Original BOM inzwischen durch folgende ersetzt:
https://www.mouser.de/ProductDetail/EPCOS-TDK/B78108E1682K000?qs=eVuN9SfsQ7RN2tfngCcHDw%3D%3D
TDK B78108E1682K000
Toleranz 10 %
Induktivität 6,8 µH
Strom 2,45 A
Resonanzfrequenz SFR 25 MHz
Widerstand 105 mOhm
D=4,0 / L=9,5
https://www.mouser.de/ProductDetail/EPCOS-TDK/B78108E1101M000?qs=eVuN9SfsQ7SBzdguEeR1eg%3D%3D
TDK B78108E1101M000
Toleranz 20 %
Induktivität 0,10 µH
Strom 7,3 A
Resonanzfrequenz SFR 700 MHz
Widerstand 15 mOhm
D=4,0 / L=9,5
Diese haben einen recht geringen Widerstand und können aber mit ausreichend hohem Strom betrieben werden.
Bei mir habe ich in Betrieb 4,81V Spannung an +5V_A und 4,87V an +5V_D
Am GTIA Pin 17 bekomme ich mit über den Poti maximal 8,4 V
